Flanşların dünyasını keşfedin

Endüstriyel alanda flanşlar, boru ve ekipmanların bağlanmasında önemli bir unsurdur ve flanş dünyasında GB, JB, HG üç standart göz ardı edilemeyecek kurallardır. Aynı zamanda düz kaynaklı flanşlar, boyunlu düz kaynaklı flanşlar, soket kaynaklı flanşlar, boyunlu alın kaynaklı flanşlar ve flanş kapakları gibi farklı flanş tipleri mühendislik açısından zengin bir seçim sunar. Sinton, Flanşların renkli dünyasını sizin için ortaya çıkarmak için bu standartlar ve türlerin yanı sıra bunlara karşılık gelen kod adlarını da inceleyecek.

Öncelikle GB, JB ve HG'nin üç ana standardına bakalım. GB ulusal standarttır, JB Makine Bakanlığı standardıdır, HG kimya endüstrisi bakanlığı standardıdır. Bu üç standart farklı alanlara hizmet ederek flanşların hayatın her alanında yaygın olarak kullanılmasını sağlar. GB standardı ulusal otoritesi ile mühendislik projelerinde yaygın olarak tanınmaktadır, JB standardı daha çok makine mühendisliğine odaklanmaktadır ve HG standardı kimya endüstrisinde önemli bir rol oynamaktadır. Bu standartları anlamak, mühendislerin belirli ihtiyaçlara göre bilinçli seçimler yapmasına yardımcı olur.

Şimdi flanş tipine odaklanalım. Düz kaynaklı flanş, boyun kaynaklı flanş, soket kaynaklı flanş, boyunlu alın kaynaklı flanş ve flanş kapağı, her tipin kendine özgü özellikleri ve uygulama senaryoları vardır.

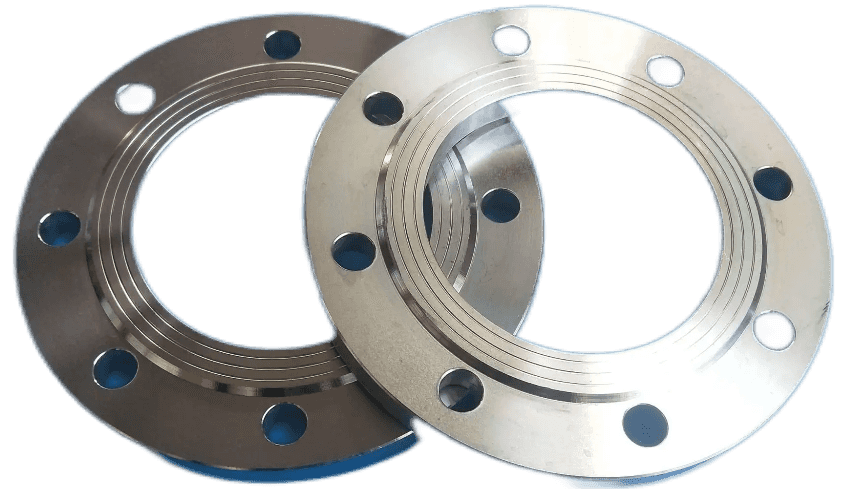

Düz kaynaklı flanş: düz kaynaklı flanş aynı zamanda kucak kaynaklı flanş olarak da bilinir, düz kaynaklı flanş ile borunun bağlantısı, boruyu flanşın iç deliğine uygun konuma yerleştirmek ve daha sonra bindirme kaynaklıdır, avantajı Kaynak düzeneğinin hizalanmasının daha kolay olması ve fiyatının ucuz olması nedeniyle yaygın olarak kullanılmaktadır. İç basınç hesaplamasına göre, düz kaynaklı flanşın mukavemeti, ilgili kaynak flanşının yaklaşık üçte ikisi kadardır ve yorulma ömrü, alın kaynaklı flanşın yaklaşık üçte biri kadardır. Bu nedenle düz kaynaklı flanş yalnızca basınç seviyesinin nispeten düşük olduğu ve basınç dalgalanmasının, titreşimin ve şokun ciddi olmadığı boru hattı sistemi için uygundur. (Avantajları: genel mühendisliğe uygun, kolay kurulum, düşük maliyet);

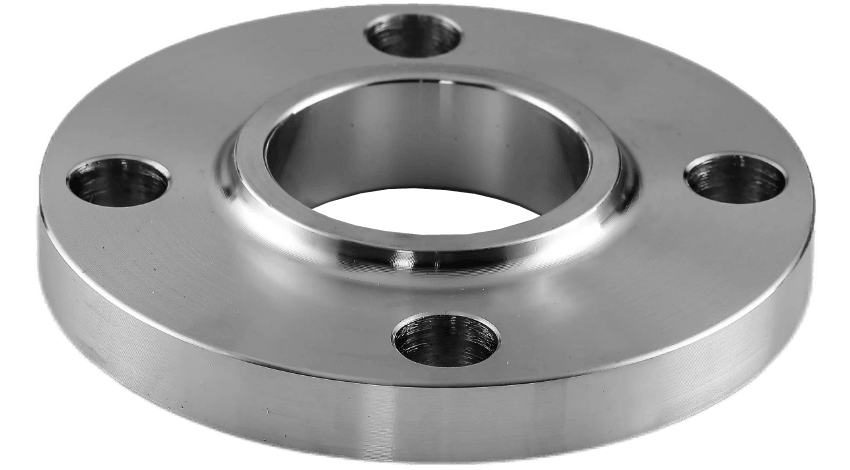

Boyunlu düz kaynaklı flanş: Boyunlu düz kaynaklı flanş, plakalı düz kaynaklı flanşla aynıdır ve çelik boru, boru bağlantı parçaları vb. köşe kaynağı ve ekipman veya boru bağlantı flanşı yoluyla flanşa yerleştirilir. Boyunlu düz kaynaklı flanş aynı zamanda düz kaynaklı bir flanştır, çünkü kısa boyunludur, böylece flanşın mukavemeti artar ve flanşın taşıma kuvveti artar. Bu nedenle daha yüksek basınçlı boru hattı ekipmanı üreticileri için kullanılabilir. (Avantajları: iyi sertlik ve sızdırmazlık, genellikle yüksek sıcaklık ve yüksek basınç ortamında kullanılır);

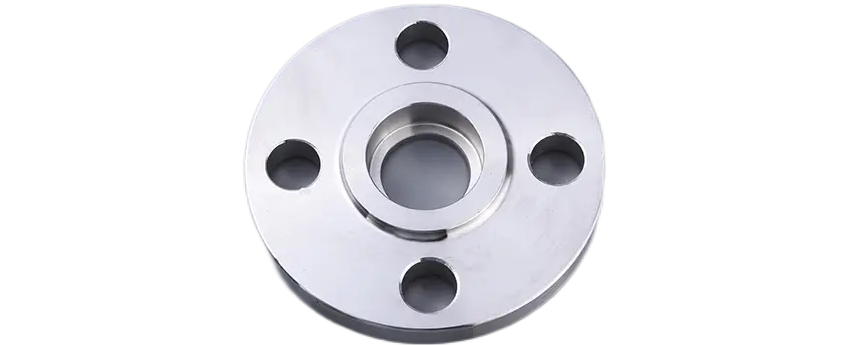

Soket kaynak flanşı: Soket kaynak flanşı, borunun bir ucu ve diğer ucu cıvatalarla kaynaklanmış bir flanştır. PN≤10.0Mpa ve DN≤40 boru hatlarında yaygın olarak kullanılır. (Avantajları: kurulumu kolay, alçak basınçlı sisteme uygun, yaygın flanş türlerinden biridir);

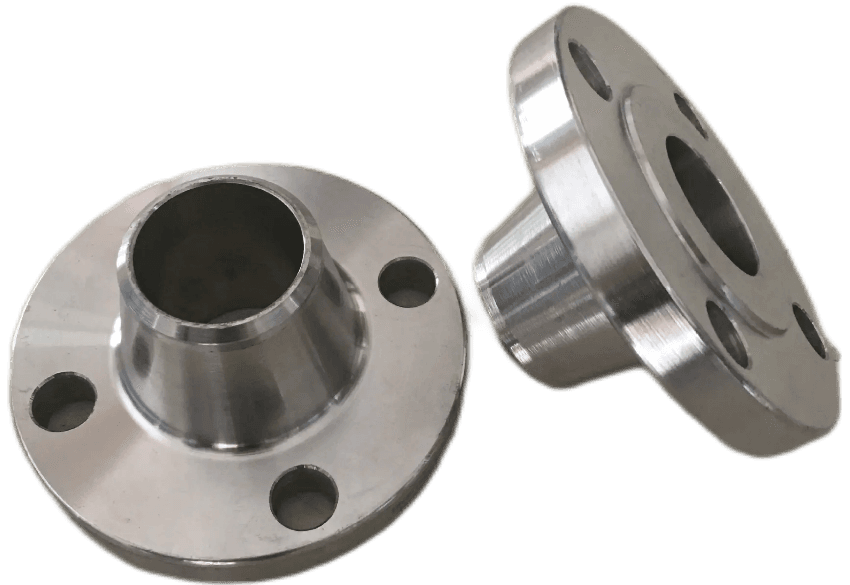

Boyun alın kaynaklı flanş: boyun alın kaynaklı flanş aynı zamanda yüksek boyunlu flanş olarak da bilinir, diğer flanşlardan farklıdır, çünkü flanştan ve boru kaynağından flanşa kadar uzun ve eğimli bir yüksek boyun vardır, bu bölümün duvar kalınlığı yüksek boyun, yükseklik yönü boyunca kademeli olarak duvar kalınlığına geçerek gerilim süreksizliğini iyileştirir, böylece flanşın mukavemeti artar. Boyun alın kaynak flanşı esas olarak borunun termal genleşmesi veya flanşın daha fazla strese maruz kalmasını sağlayan diğer yükler veya tekrar tekrar stres değişiklikleri gibi zorlu çalışma koşullarında kullanılır; Basınç, sıcaklık, boru hattında ve yüksek sıcaklıkta, yüksek basınçta ve sıfırın altındaki düşük sıcaklıkta boru hattında büyük ölçüde dalgalanır. (Avantajları: yüksek sıcaklık ve yüksek basınç koşullarına uygun, iyi korozyon direncine sahip);

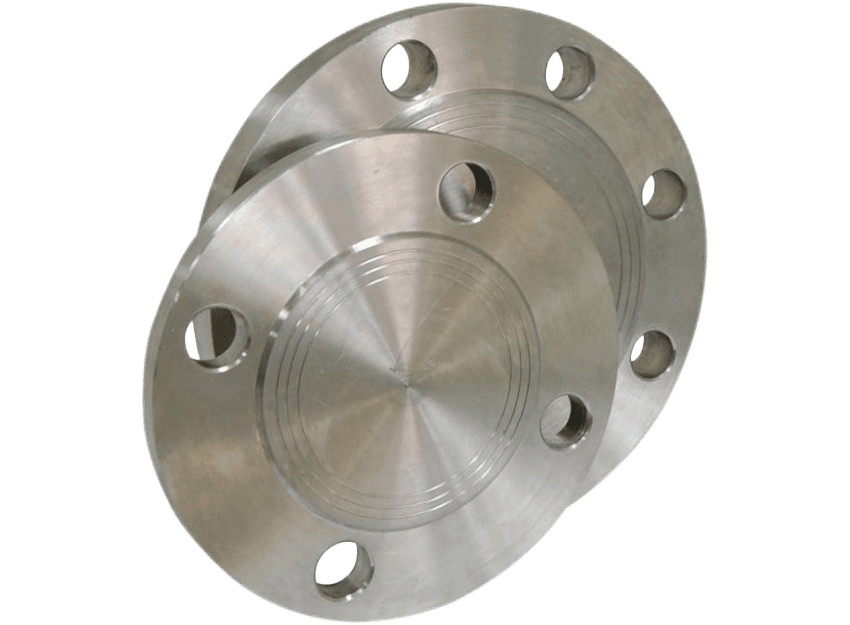

Flanş kapağı: Flanş kapağına kör flanş, kör plaka da denir. Boru tapasının sızdırmazlığını sağlamak için ortasında delik olmayan bir flanştır. İşlev, kaynaklı kafa ve tel kapakla aynıdır, ancak kör flanş ve kapak herhangi bir zamanda çıkarılabilir, kaynaklı kafa ise çıkarılamaz. Isıtma endüstrisinde kaynak ısıtma borusu veya ısı değişim ekipmanı kaynak ısı değişim borusu yapmak için pratik uygulama daha çok kullanılır. (Avantajı: Flanş bağlantısını kapatmak, boru hattını ve ekipmanı dış ortamdan korumak için kullanılır).

Her flanş tipinin, mühendislerin ortak dili olan kendisine karşılık gelen kod adı vardır. Bu kodlara aşina olmak, uygun flanşın daha hızlı ve daha doğru seçilmesini sağlar. Örneğin, GB standardı kapsamındaki flanş kodunun, JB standardı kapsamındaki flanş kodunun ve HG standardı kapsamındaki flanş kodunun tümü, kendi alanlarındaki iyi performanslarını yansıtan kendi özelliklerine sahiptir.

Flanş dünyasında GB, JB, HG olmak üzere üç standart mühendislik için sağlam bir temel sağlar ve farklı flanş türleri mühendislere geniş bir seçenek yelpazesi sunar. Bu standartların ve türlerin derinlemesine anlaşılmasıyla mühendisler, mühendislik zorluklarının üstesinden gelme ve boru hatları ile ekipmanların emniyetli ve güvenilir şekilde çalışmasını sağlama konusunda daha esnek olabilirler. Flanşlar endüstriyel dünyanın her yerini birbirine bağlayarak projelerin vazgeçilmez bir parçası haline gelir.
